PXIe平台
PXIe平台是面向测量与自动化领域的综合测试平台。以计算机技术为基础,采用模块化的结构方式,可由客户根据自己的需求,灵活定制个性化的自动化测控系统。
-
NI PXI专为自动化测试而设计,是一款坚固耐用、基于PC的测量和自动化系统平台,使用模块化仪器和软件确保从实验室到生产线的高通道、混合测量应用具有出色的精度、定时和同步功能。PXI是一个公开的行业标准,于1997年开发,1998年发布,并由PXI系统联盟(PXISA)进行管理。该联盟由70多家公司组成,致力于共同推广PXI标准,确保互操作性,并在机械、电气和软件架构方面维护PXI的相关规范。
PX/PXIeI平台主要分为三部分结构,分别是:机箱、控制器和功能模块。客户可以根据自己的需要,选择适合自己的机箱、控制器和功能模块。
(1)机箱根据插槽数量不同,可以分为4槽、8槽、9槽、14槽和18槽。
(2) 控制器根据处理器配置不同,分为高、中、低配。

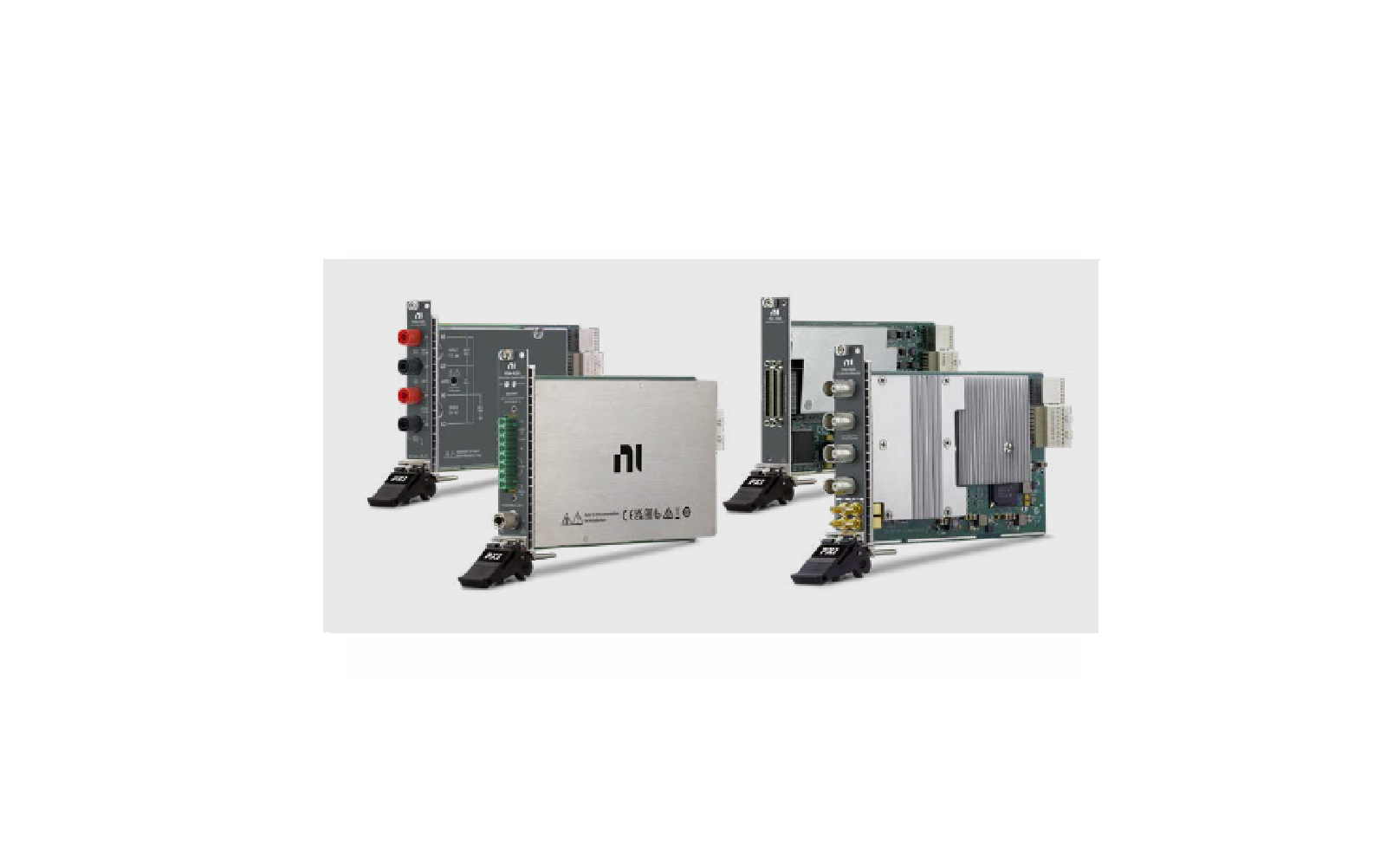

(3)功能模块按照功能不同,可以分为多功能数据采集模块、同步数据采集模块、传感型数据采集模块、智能数据采集模块、模拟输出模块、数字IO模块、定时/计数器模块、信号发生器模块、示波器模块、万用表模块、可编程电源模块、声音振动采集模块、射频信号收发模块。
-
-
机箱2槽、4槽、9槽、10槽、18槽
-
控制器4核、6核、8核、18核
-
功能模块电压采集、电流采集、热电偶采集、RTD采集、应变采集、振动/加速度、模拟输出、数字IO、定时/计数器、RS-232、RS-485、CAN、图像采集、模块化仪器等
-
